车辆移动架(B型)产品使用说明书

发布时间:2015-06-05 17:14:38

该产品适用于汽车修理车间,用于车间内修理车辆的移动中替代轿车的前轮。使用该产品要求地面平整、结实。

产品结构与功能:

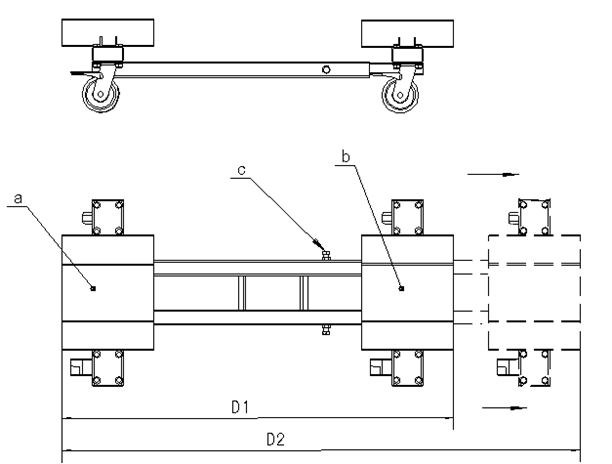

该产品主要由2个轮胎档支架a、b组成。支架b上的2根40×40伸缩管插入到支架a的2主支撑杆中,并可以伸缩移动,(如图1所示)可达到调节2个轮胎支架的距离以满足不同轮距的车辆使用需求,拧紧紧定螺丝c固定。

图1

产品最大承重:2吨;最大伸展尺寸1.65m
使用方法:
1.用卧顶或举升机将轿车托起大约50cm高度。
2.将该产品放置到车辆轮胎下部位置。
3.松开紧定螺丝c,调节2个轮胎档支架的距离,使支架处于轮胎正下方。拧紧紧定螺丝。建议将轮胎内气体排放一些,将气压降低约1/3可使车辆搁置得更为稳妥。
然后可在车间内移动车辆到定点位置后利用支架上万向轮刹车片刹住万向轮,以免车辆滑行。

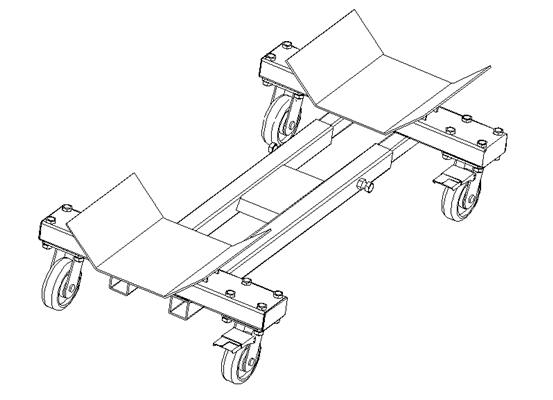

产品装配示意图:


图2


序号

名称

数量

序号

名称

数量

1

轮胎档支架a

1

7

M10螺母

16

2

轮胎档支架b

1

8

M10×25螺栓

16

3

紧定螺丝

2

9

主支撑架

1

4

封口盖

4

10

40×40伸缩架

1

5

5寸万向轮

2

11

万向轮(带刹车)

2

6

D10圆垫片

8
